加藥裝置主要用于電廠的給水、爐水、循環水、廢水等處理，也可用于石油、化工、環保、供水系統等行業。單元組合式加藥裝置，主要有溶液箱、計量泵、過濾器、安全閥、止回閥、脈沖阻尼器、水位表、控制柜等組成一體化安裝在一個底座上。用戶只需將組合式加藥裝置安放在加藥間，將加藥管接好接通電源即可啟動投入運行，這種工廠化的整套裝置，可大大減少設計和現場施工的工作量，對整機的質量、安全和現場投運提供了可靠的保證。
加藥裝置又稱加藥系統、加藥設備。 加藥裝置根據工藝流程向各種系統中注入化學藥液的成套裝置，該裝置按照使用場合可分為三大類。 1、油田加藥裝置。主要用于在石油開采中向平臺上的井口和及其他系統注入絮凝劑、阻垢劑、緩蝕劑、破乳劑等各種藥液。 2、鍋爐加藥裝置。可用于鍋爐給水加氨和加聯氨、凝結水加氨和加聯氨、停爐保護加氨和加聯氨，以及向蒸汽鍋爐中加磷酸鹽、主要用于電廠和電站。 3、水處理加藥裝置。在水處理過程中向自來水、廢水、污水中加藥。主要用于有關給排水處理、環保等工藝流程。如自來水廠、賓館、飯店、游泳池、污水處理廠等。
工作原理
加藥裝置是以計量泵為主要投加設備、將溶藥箱、攪拌器、
液位計、安全閥、止回閥、壓力表、過濾器、緩沖器、管路、閥門、底座、扶梯、自動監視系統、電力控制系統等按工藝流程需要組裝在一個公共平臺上，形成一個模塊，即所謂的撬裝式組合式單元。 加藥裝置，采用的是機電一體化結構形式，從安裝上可分為固定式和移動式（推車式），每種形式的加藥裝置均配有攪拌系統、加藥系統和自動控制系統。幾個固定式撬裝可組合成一個整體，加上變頻控制系統，可實現就地控制、遠程自動控制、手動和自動相互轉換加藥。具有結構緊湊，體積小、噪音低、工作平穩、安裝簡單、操作使用方便等優點。 加藥裝置通過不同的工藝設計，配置各類固體和液體的化學藥品的溶液，再用計量泵準確投加，以達到各種設計要求。如除垢、除氧、混凝、加酸、加堿等。 加藥過程可手動操作，也可通過PC機、磁翻板液位計、PH計、行程控制器、變頻器等各種電器、儀表、使加藥裝置成為機電一體化產品、實現自動控制。 加藥裝置的加藥量及加藥壓力，可根據工業流程的需要，選取合適的計量泵。流量從1L/h到8000L/h,壓力從0.1MPa到25MPa范圍內均可選擇到合適的產品， 計量泵的計量精度可高達±1%，并且可以實現多種介質同時輸送，單獨調整。 加藥裝置中溶液箱的容積可由最小0.1m3到20m3,可根據加藥量選定，根據輸送介質的不同，有多種材料可供選擇，如碳鋼（碳鋼襯膠）、不銹鋼、非金屬材質（PE、PVC、PP、PTFE）等。
1、化學補水、凝結水加氨系統 加氨系統可實現全自動控制；氨液的配制除手工配制外還可進行自動控制，當溶液箱液位低于設定值時，自動開啟溶液箱進水閥至高液位時自動關閉，加氨量的控制除手工控制外也可進行自動控制，經PLC程控系統進行PID運算后由變頻器控制加氨計量泵的加氨量達到全自動加藥的目的。 2、爐水加磷配鹽系統 磷酸鹽溶液的配制，將磷酸三鈉直接加入溶液箱加藥處，啟動攪伴機進行溶解，加磷酸鹽量的控制除手工控制外還可進行全自動控制，經PLC程控系統進行PID運算后由變頻器控制磷計量泵的量達到自動加藥的目的。
應用范圍
火力發電行業爐水處理系統、循環冷卻系統、中央空調循環水系統、原水預處理和廢水處理系統； 石油、化工行業爐水處理系統、循環冷卻系統、化學添加劑投加系統、醫療、電子等行業的廢水處理消毒系統； 市政給水、游泳池、水廠、污水處理、建筑生活水的消毒； 工業循環水、工業廢水處理的消毒； 其他相關行業液體投加系統。
選型注意事項
1、用戶選用加藥裝置時，首先根據系統需要投加溶液量來確
定選用規格（包括計量泵參數、攪拌箱容積、溶液箱容積及現場條件），再根據投加情況，確定投加方式（一般采用“一開一備”或多開一備的方式）； 2、根據需要選取加藥裝置各部件的材質（不銹鋼、碳鋼、非金屬材料）、計量泵型號（隔膜泵、柱塞泵）或供所加藥劑的參數（名稱、濃度、溫度、密度、粘度、腐蝕性等）； 3、訂購系統為幾箱幾泵； 4、計量泵是柱塞泵還是隔膜泵； 5、計量泵流量和壓力； 6、系統是手動控制還是自動控制； 7、其他對加藥裝置的特殊要求。 加藥裝置又稱加藥系統、加藥設備。
加藥裝置根據工藝流程向各種系統中注入化學藥液的成套裝置，該裝置按照使用場合可分為三大類。
1、油田加藥裝置。主要用于在石油開采中向平臺上的井口和及其他系統注入絮凝劑、阻垢劑、緩蝕劑、破乳劑等各種藥液。
2、鍋爐加藥裝置。可用于鍋爐給水加氨和加聯氨、凝結水加氨和加聯氨、停爐保護加氨和加聯氨，以及向蒸汽鍋爐中加磷酸鹽、主要用于電廠和電站。
3、水處理加藥裝置。在水處理過程中向自來水、廢水、污水中加藥。主要用于有關給排水處理、環保等工藝流程。如自來水廠、賓館、飯店、游泳池、污水處理廠等。
技術參數
|
裝置名稱 |
組合類型 |
溶藥箱
體積m3 |
計量泵
種類 |
計量泵
流量(L/h) |
計量泵
壓力(Mpa) |
加藥
方式 |
|
聯胺除氧加藥裝置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
30-200 |
1.6-24 |
手動
自動 |
|
調節PH值加氨裝置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
30-200 |
1.6-24 |
手動
自動 |
|
磷酸鹽加藥裝置 |
二罐二泵
二罐三泵 |
1.0
1.5
2.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
30-200 |
1.6-24 |
手動
自動 |
|
凝聚劑（助凝劑）加藥裝置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
40-330 |
0.6-1.4 |
手動
自動 |
|
緩蝕劑（阻垢劑）加藥裝置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
40-330 |
0.6-1.4 |
手動
自動 |
|
調節PH值加酸（加堿）裝置 |
二罐二泵
二罐三泵 |
1.0，1.5
2.0，3.0 |
柱塞式
機械隔膜式
液壓隔膜式 |
40-330 |
0.6-1.4 |
手動
自動 |
|
硫酸亞鐵鍍膜加藥裝置 |
一罐一泵
二罐二泵 |
1.0，1.5
2.0，3.0 |
離心式
轉子泵 |
0.8-31
m3/h |
0.4左右 |
自動 |
功能特點
以系統設計為主體，克服了以單一設備或部件為設計主體的傳統產品存在的系統性差的缺陷；
吸取國內外加藥技術精華，以全新的設計理念，使工藝更優化；
產品結構模塊化設計，一體化組合，可方便地進行能力和功能擴展；
可根據不同的水質和用戶的不同要求，靈活的配置更佳方案；
國內外多種著名品牌、不同材質、各種檔次的設備及部件，用戶可任意選配；
任選擇手動、自動等多種控制方式，實現不同控制要求。
常用形式
1、化學補水、凝結水加氨系統
加氨系統可實現全自動控制；氨液的配制除手工配制外還可進行自動控制，當溶液箱液位低于設定值時，自動開啟溶液箱進水閥至高液位時自動關閉，加氨量的控制除手工控制外也可進行自動控制，經PLC程控系統進行PID運算后由變頻器控制加氨計量泵的加氨量達到全自動加藥的目的。
2、爐水加磷配鹽系統
磷酸鹽溶液的配制，將磷酸三鈉直接加入溶液箱加藥處，啟動攪伴機進行溶解，加磷酸鹽量的控制除手工控制外還可進行全自動控制，經PLC程控系統進行PID運算后由變頻器控制磷計量泵的量達到自動加藥的目的。
應用范圍
火力發電行業爐水處理系統、循環冷卻系統、中央空調循環水系統、原水預處理和廢水處理系統；
石油、化工行業爐水處理系統、循環冷卻系統、化學添加劑投加系統、醫療、電子等行業的廢水處理消毒系統；
市政給水、游泳池、水廠、污水處理、建筑生活水的消毒；
工業循環水、工業廢水處理的消毒；
其他相關行業液體投加系統。
選型注意事項
1、用戶選用加藥裝置時，首先根據系統需要投加溶液量來確定選用規格（包括計量泵參數、攪拌箱容積、溶液箱容積及現場條件），再根據投加情況，確定投加方式（一般采用“一開一備”或多開一備的方式）；
2、根據需要選取加藥裝置各部件的材質（不銹鋼、碳鋼、非金屬材料）、計量泵型號（隔膜泵、柱塞泵）或供所加藥劑的參數（名稱、濃度、溫度、密度、粘度、腐蝕性等）；
3、訂購系統為幾箱幾泵；
4、計量泵是柱塞泵還是隔膜泵；
5、計量泵流量和壓力；
6、系統是手動控制還是自動控制；
7、其他對加藥裝置的特殊要求。

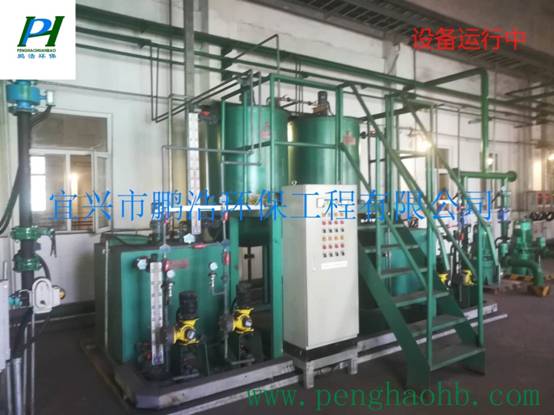

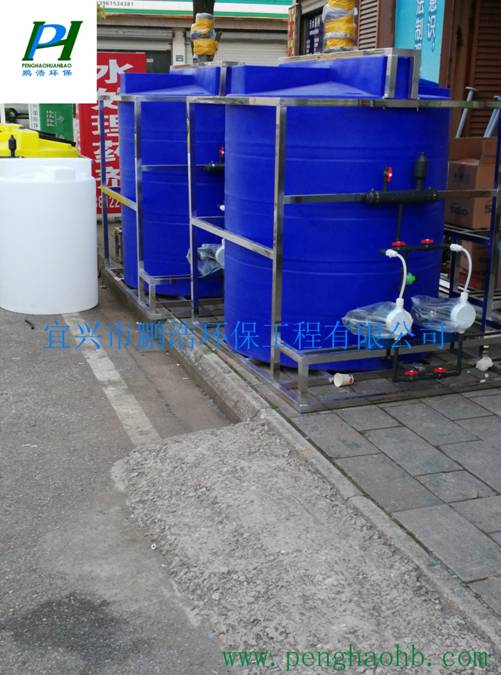

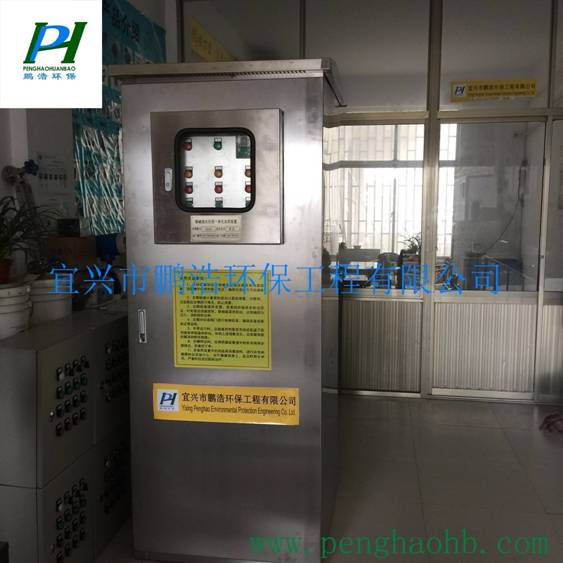

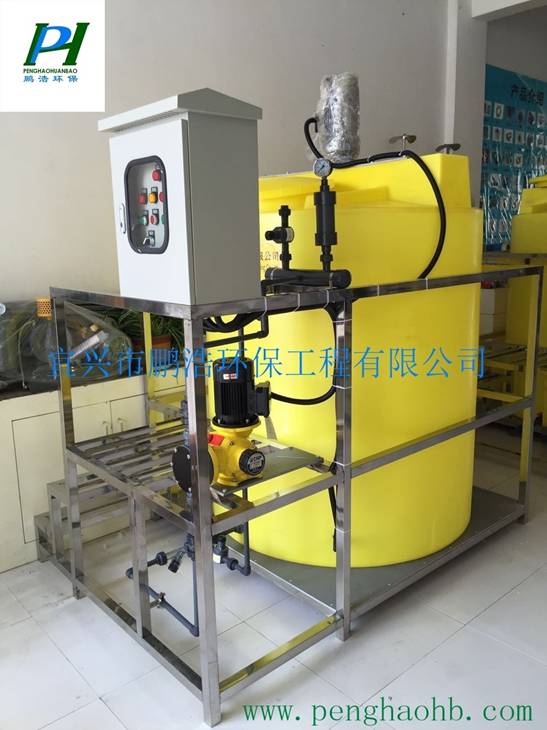

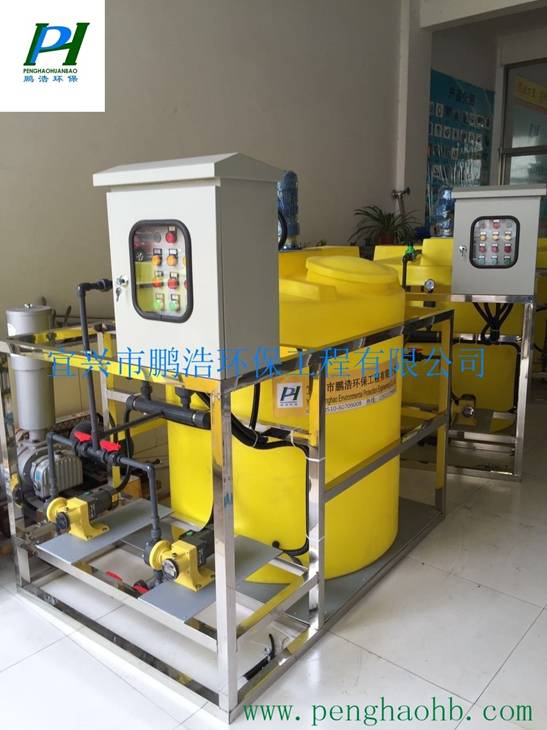

PE加藥裝置操作說明
一、 用途
加藥系統是一種具有投藥、攪拌、液體輸送、自動控制于一體的成套設備，它被廣泛應用于電廠的原水、鍋爐給水、油田地面集輸脫水處理系統，石油化工各種加藥系統和廢水處理系統。如投加混凝劑、磷酸鹽、氨液、石灰水、緩蝕劑、阻垢劑、殺菌滅藻劑等。
二、 工作結構原理

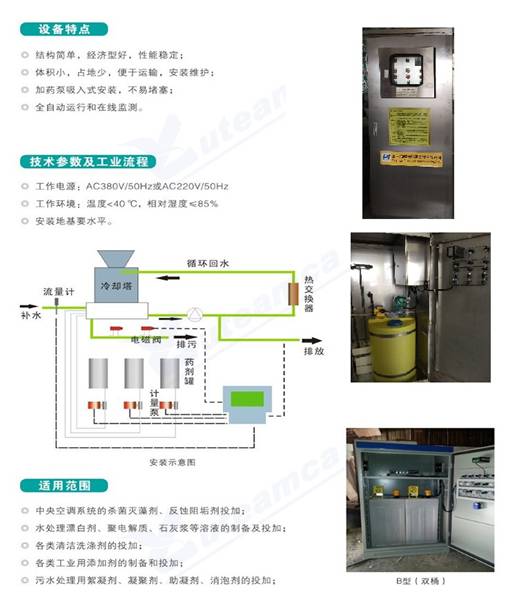

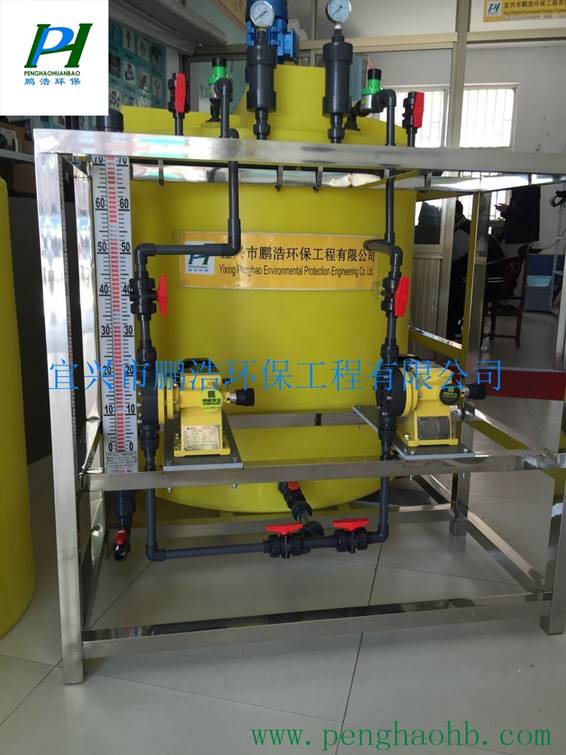

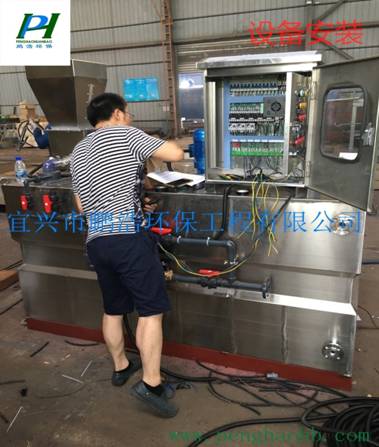

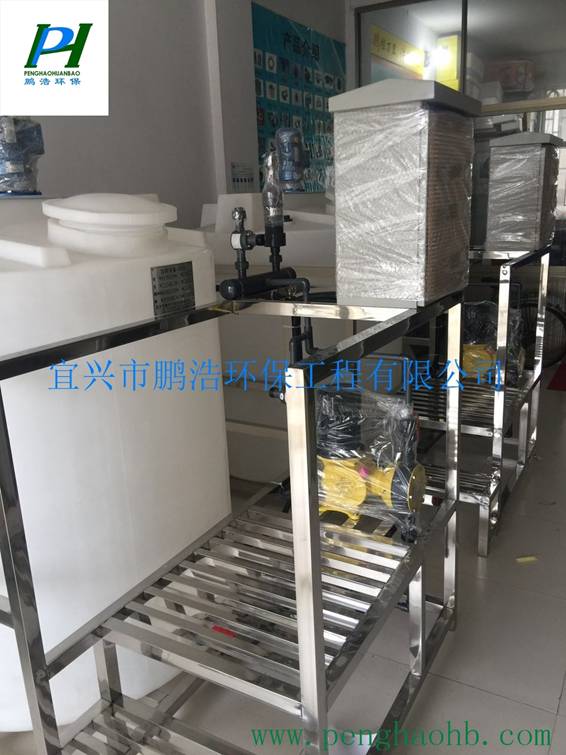

加藥裝置主要由溶液箱、攪拌器、計量泵、液位計、電控柜、管路、閥門、安全閥、背壓閥、止回閥、脈動阻尼器、壓力表、Y型過濾器等組成。
加藥裝置根據所需藥劑濃度，在攪拌箱內配置，經攪拌器攪拌均勻后投入溶液箱、用計量泵向投藥點或指定系統中輸送所配制的溶液。成套加藥裝置具有結構緊湊、安全簡單、操作使用簡便等特點。加藥裝置還可根據用戶不同工藝流程的要求，進行有針對性的設計、配置必要的部件，實現自動遠程控制等功能。
三、加藥裝置的組成
加藥裝置由溶液罐、若干法蘭、閥門等組成。配置兩臺計量泵，兩臺計量泵為一用一備，這樣方便用戶在不停機的狀態下進行檢修、更換配件。
本裝置主要部件有：
1、溶液罐 2、攪拌器 3、液位計 4、過濾器 5、安全閥 6、計量泵 7、緩沖器 8、球閥、止回閥、截止閥 9、壓力表及相應管道等。
說明：隔膜式計量泵流量240L/h,壓力0.7MP；
隔膜式計量泵電機功率0.37KW，絕緣等級為F級；
攪拌器由電機、減速器、攪拌棒組成，電機功率為1.5KW，減速比為17：1；
裝置所有部件包括工作平臺、扶手等均安裝在同一個碳鋼底盤上。
四、 加藥裝置選型注意事項
1、用戶選用加藥裝置時，首先根據系統需要投加溶液量來確定選用規格（包括計量泵參數、溶液箱容積等條件），再根據投加情況，確定投加方式（一般采用“一用一備”的方式）。
2、根據需要選取加藥裝置各部件的材質（不銹鋼、碳鋼、非金屬材料）、計量泵型號（隔膜泵、柱塞泵）或向我公司提供所加藥劑的參數（名稱、濃度、溫度、密度、粘度、腐蝕性等）。
3、 加藥系統主要特點：
a集藥化設計、占地面積小、結構簡單、性能穩定；
b 計量、調節方便、經濟性好，便于安裝維護；
c 泵為吸入式安裝，不易堵塞，無故障運行時間長、操作費低；
d 耐腐蝕性能優、使用壽命長。
e 溶液箱材質：PE、玻璃鋼、碳鋼襯膠、304不銹鋼、316不銹鋼；
f攪拌器材質；304不銹鋼、316不銹鋼；
g 計量泵過流部分材質：PP、PVC、PVDE、SS316；
應用范圍：
鍋爐注入化學藥液，主要用于火力發電廠、化工、冶金、船舶、集中供熱等使用鍋爐的場合。
用于自來水給水預處理加藥，主要使用場合有城市自來水廠、大型企業自備水廠、紡織印染、鋼鐵、造紙等行業等。
環境保護中廢水、污水處理中的加藥，主要用于城市、工礦企業、大型賓館、飯店的廢水、污水處理。
主要應用：
1. 電廠爐內加藥：給水加氨、加聯氨、爐水加磷酸鹽、爐水加磷酸鹽協調控制、凝結水加氨等。
2.電廠爐外加藥：原水加絮凝劑、原水加助凝劑、循環水加穩定劑（緩蝕劑）、循環水加阻垢劑、循環水加殺菌劑、啟動鍋爐房加氨、啟動鍋爐房加磷酸鹽、凝汽器硫酸亞鐵鍍膜等。
3. 水處理加藥：污水加絮凝劑、加助凝劑、加消泡劑等。
五、 類型及設備結構
主要有雙泵單控組合式、三泵雙控組合式、組合式爐水R值自動控制裝置等幾種類型，每種類型的結構有些不同，下面分別說明。
1.雙泵單控組合式自動加藥裝置本裝置由一個計量箱、二臺計量泵，一套變頻式自動加藥控制系統、連接管路、閥門、底座等組成。計量箱的容積為3m3，帶攪拌器、遠傳液位計、液位高低限報警等。罐體材質有碳鋼、不銹鋼、襯膠罐體用于不同藥液。
用戶訂貨時，必須說明計量泵如下參數：
流量（L/h）,泵出口壓力（Mpa）,管路材質等。
2. 三泵雙控組合式自動加藥裝置
本裝置由二個計量箱、三臺計量泵、三套變頻式自動加藥控制系統、連接管路、閥門、底座等組成。三臺計量泵中，泵3為泵1、泵2的備用泵，通常情況下，泵1、泵2分別在二套變頻式自動加藥控制系統驅動下工作，使泵可以按四種方式工作，控制柜上的切換開關可將備用泵投入運行。
3. 組合式爐水R值自動控制裝置
本裝置是用于鍋爐水協調磷酸鹽處理（控制爐水R值）的自動加藥裝置。該裝置由三個計量箱、三臺計量泵、一套交流變頻式R值自動控制系統、連接管路、閥門、底座等組成。
六、加藥裝置的使用
用戶按照投加料溶液的比例來配置藥劑，通過計量泵來投加
1、連接加藥裝置，然后檢查每個法蘭接口，加以固緊，以免流體泄漏。
2、連接計量泵的電源:
(1)、打開電控柜接線盒，將符合計量泵電動機要求的三相四線制電源線接入對應的接線端子。
(2)、通過控制操作開關瞬時啟動攪拌機，觀察電動機轉向，若轉向正確，固定好接線盒。若轉向不正確，調整相序后再固定好接線盒。
3、關閉排污閥。將藥液容器加滿藥液。
4、開啟加藥系統的閥門，啟動計量泵。
5、加藥裝置配置兩臺計量泵，其中一臺為加藥用泵，另一臺為備用泵。
特別注意：
1、加藥時，打開啟動計量泵（應確保此計量泵及相關管路暢通完好）對應的一路管路，關閉另一路管路。
2、裝置頂部設有溢流管，防止藥液的溢流，通過排污管路流出。
3、在加藥計量泵的入口處設有管式過濾器，防止大顆粒固體物質進入計量泵，將計量泵損壞。
七、加藥裝置的維護
加藥裝置的管路應隨時保持暢通，定時不定時地對裝置各連接部位、過濾器、進料口、出料口等進行檢查，觀察這些部位是否有沉積物質，如發現這些癥狀，應及時加以清理。
要定期檢查計量泵進料口是否堵塞，對管線、過濾器定期清洗，以防堵塞。
定期檢查攪拌裝置，查看攪拌軸是否轉動靈活，葉輪是否扭曲變形，聯軸套是否松動，以免軸扭力過大，消耗攪拌功率，如有損壞應及時更換。
要定期對安全閥、壓力表及各管線閥門進行檢查，以免發生泄露事件。備用泵與使用泵應交替使用，避免長期啟用或停用同一臺泵。
|
故障 |
原因 |
消除方法 |
|
安全閥不排放液或額定排量不足(注：針對于液壓隔膜泵的說明) |
進口管路堵塞或阻力太大 |
疏通進口管路及采取相應措施減少阻力 |
|
進口管路連接處空氣進入 |
擰緊連接絲扣或密封接口 |
|
填料漏損嚴重 |
擰緊或更換填料 |
|
泵體內管路內有空氣 |
排除空氣 |
|
液壓室內有空氣 |
排除空氣 |
|
進出口單向閥關閉不嚴 |
檢查閥座、清洗或更換閥球 |
|
進出口單向閥處密封墊泄漏 |
檢查密封面或更換密封圈 |
|
補油閥不補油，補油不足，補油頻繁或泄露 |
調節補油閥彈簧松緊或整修補油閥密封面，清洗及更換鋼球 |
|
放氣閥密封不嚴 |
關緊放氣閥 |
|
安全閥起跳頻繁 |
調節彈簧松緊，找出原因采取相應措施消除 |
|
輸送介質不清凈 |
用過濾等方法清凈 |
|
隔膜腔內限制板處密封不嚴 |
擰緊泵頭端部螺絲或找出原因進行消除 |
|
悶頭螺釘密封不嚴 |
擰緊悶頭螺釘 |
|
液壓油不清凈，引起三閥工作不正常 |
更換清凈液壓油 |
|
計量精度降低 |
同上述各條原因 |
按上述相應方法消除 |
|
電機轉速不穩 |
穩定電閥頻率及電壓 |
|
流量調節機構的調量螺絲磨損或竄出 |
更換磨損件或找出原因消除 |
|
傳動減速機振動及噪音 |
泵超負荷運轉 |
降低負荷量 |
|
液壓室內過壓，安全閥不起跳 |
調節或更換安全閥彈簧 |
|
填料過緊，發熱摩擦力過大 |
放松或更換填料 |
|
蝸桿竄動 |
找出原因進行消除 |
|
傳動零件間隙增大 |
找出原因，調整間隙或更換磨損件 |

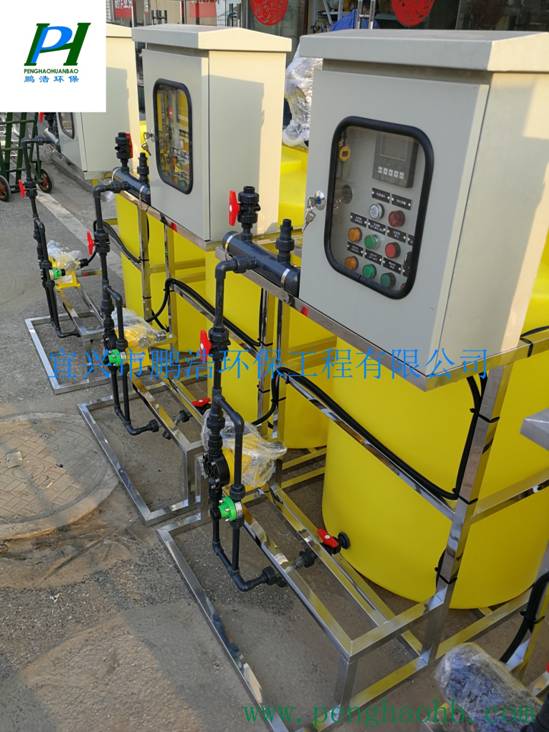

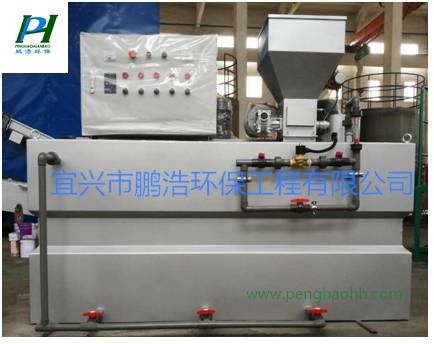

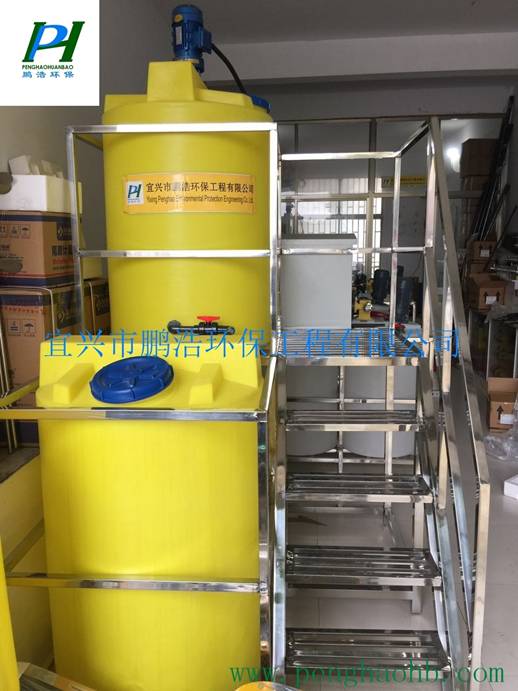

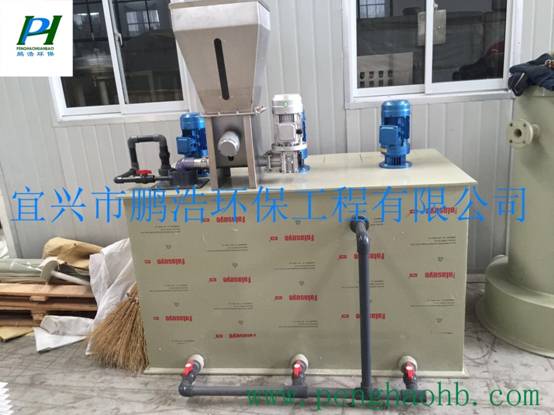

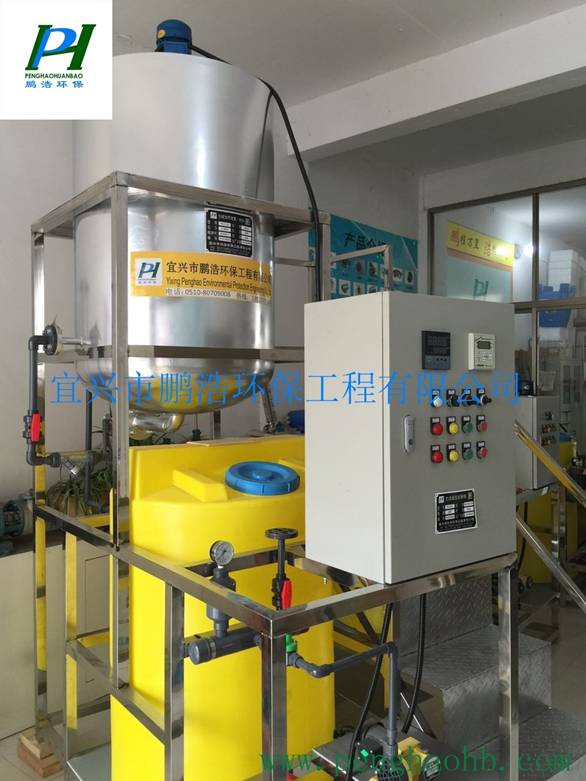

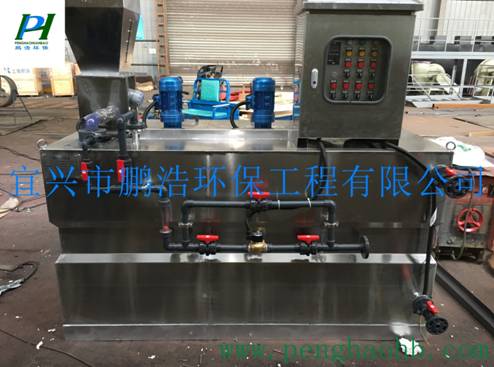

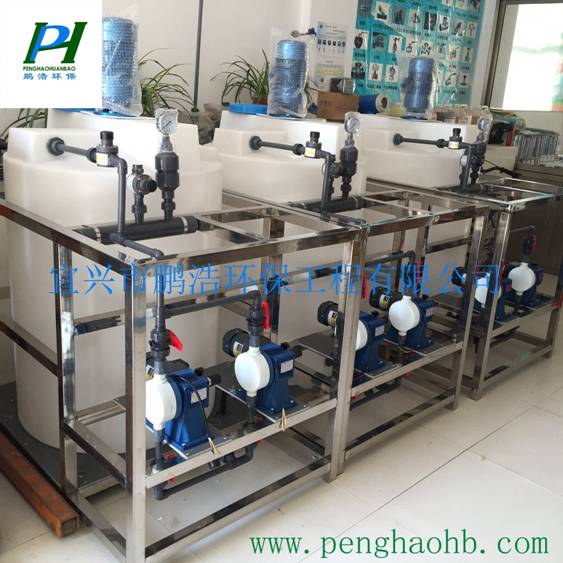

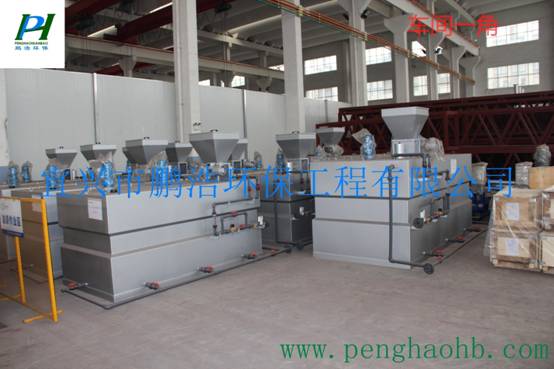

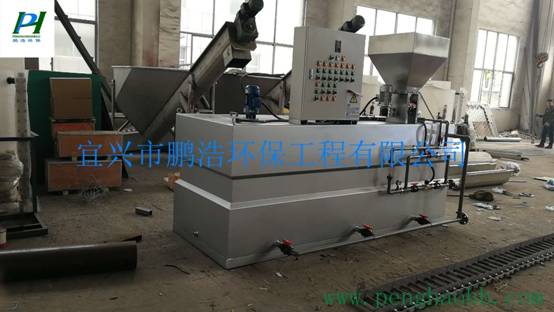

三箱式加藥裝置
1.1 規定和標準
設備的制造工藝和材料遵循下列標準和規定的版本的要求：
《水處理設備制造技術條件》 《水處理設備油漆、包裝技術條件》 進口設備的制造工藝和材料遵循相應國際標準。
1.2 設計基礎資料
a.設備布置在室內 b. 室內溫度范圍：常溫
1.3 技術要求
1.3.1使用的化學藥品質量
PAM助凝劑（聚丙烯酰胺）：本品性狀為結晶固體，含量為100%，設計稀釋后配藥比例為0.1%-0.5%。溶解時間為45分鐘
1.3.2 提供功能齊全的三腔助凝劑加藥裝置，該加藥裝置包括：1套三腔助凝劑加藥裝置、控制系統(PLC+變頻)以及加藥設備系統內的閥門、管道和附件部分。
1.3.3 提供的容器和設備在設計工況下必須達到最佳性能，同時必須能在一些非標準工況下正常運行。
1.3.4 提供承包方為實現化學加藥自動控制所需的技術、資料接口和設備安裝接口。
1.3.6 PAM加藥裝置箱體采用sus304，頂蓋設有可打開的人孔檢查口。
1.3.7 三腔助凝劑加藥裝置包括以下對外接口：
進水口 DN25 -DN50
出液口螺紋 DN25 -DN50
溢流口螺紋 DN25 -DN50
放空口 DN25 -DN50
1.3.8提供成套設備內的控制和電力電纜等附件，需方負責就地電控柜以外的電力和控制電纜等。
1.3.9 設備本體過流部件均考慮防腐、不銹鋼部分不低于SUS304。
1.3.10 電機及減速機廠家標配。
2 設備規范
2.1設備規范表
|
|
單位 |
參數 |
備注 |
|
設備名稱 |
|
PAM自動泡藥機 |
|
|
設備型號 |
臺 |
PH/XMB-1000 |
|
|
制備能力 |
L/h |
1000 |
|
|
制備濃度 |
|
1‰~5‰可調 |
|
|
臺數 |
臺 |
1 |
|
|
使用電源 |
V |
380v |
|
|
外形尺寸 |
mm |
2500x1300x1750mm |
含加藥泵尺寸 |
|
設備本體尺寸 |
mm |
2000x1000x950mm |
長×寬×高 |
|
槽體/箱材質 |
|
SUS304 |
|
|
槽體/箱壁厚 |
mm |
2mm |
|
|
箱蓋厚 |
mm |
3mm |
|
|
整機重量 |
t |
2T(運轉) |
|
|
整機功率 |
KW |
2.2KW |
含加藥泵功率 |
|
進水系統 |
套 |
1 |
|
|
電磁閥 |
臺 |
1 |
|
|
功率 |
220V |
30W |
|
|
流量計 |
臺 |
1 |
|
|
流量 |
L |
1000 |
|
|
壓力表 |
臺 |
1 |
|
|
調整閥門 |
只 |
3 |
DN25 |
|
干粉投加裝置 |
套 |
1 |
|
|
投加方式 |
|
變頻定量可調投加 |
|
|
干粉加量 |
Kg/hr |
0-5Kg |
|
|
投加精度 |
% |
3% |
|
|
防潮加熱線圈 |
套 |
1 |
溫控60-80℃ |
|
干粉進料斗 |
只 |
1 |
TJ-400 |
|
干粉進料斗容量 |
L |
35 |
|
|
干粉進料斗材質 |
PP |
|
|
|
螺旋輸送機 |
只 |
1 |
|
|
螺旋輸送機防護等級 |
|
IP55 |
|
|
螺旋輸送機額定功率 |
KW |
0.37KW |
變頻電機 |
|
額定電壓 |
V |
380V |
|
|
額定頻率 |
HZ |
50HZ |
|
|
料斗低物位開關 |
只 |
1 |
|
|
藥劑制備槽 |
箱 |
|
|
|
槽體/箱壁厚 |
mm |
2 |
|
|
槽體材質 |
|
SUS304 |
|
|
低速攪拌器 |
只 |
1 |
|
|
攪拌器功率 |
KW |
380V/0.75KW |
|
|
槳葉直徑 |
mm |
200mm |
|
|
轉速 |
rbm |
140 |
|
|
攪拌器材質 |
不銹鋼 |
304 |
雙層 |
|
熟化槽 |
箱 |
|
|
|
槽體/箱壁厚 |
mm |
2 |
|
|
槽體材質 |
|
SUS304 |
|
|
低速攪拌器 |
只 |
1 |
|
|
攪拌器功率 |
KW |
380V/0.75KW |
|
|
槳葉直徑 |
mm |
200mm |
|
|
轉速 |
rbm |
140 |
|
|
攪拌器材質 |
不銹鋼 |
304 |
單層 |
|
儲存槽 |
|
|
|
|
槽體/箱壁厚 |
mm |
2mm |
|
|
槽體材質 |
|
SUS304 |
|
|
液位計(一桿三位式） |
套 |
1 |
內置：高.中.低 |
|
PLC控制箱 |
臺 |
1 |
|
|
PLC |
|
信捷 |
|
|
變頻 |
|
科潤 |
|
|
電控組件 |
|
施耐德 |
|
|
電纜 |
若干 |
國產 |
|
|
防護等級 |
|
IP55 |
|
|
額定電壓 |
V |
380 |
|
|
額定頻率 |
Hz |
50 |
|
|
控制電壓 |
V |
380V |
|
|
板箱厚度 |
mm |
1-1.5mm |
碳鋼噴塑 |
|
加藥計量泵 |
臺 |
2 |
含背壓閥，安全閥，脈沖阻尼，Y形過濾器等管閥件，upvc |
|
機架 |
件 |
1 |
槽鋼 |
3供貨范圍
3.1 一般要求
3.1.1 提供具有該設備全部功能、并配置全套部件。設備應包括本體的全部部件和固定件、設備外部所需配置的管件、閥門、部件、緊固件及儀表接口等。
3.1.2 提供詳細供貨清單。
3.2 主要設備供貨清單
一體化絮凝劑加藥裝置（PAM）
|
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
材質 |
|
一 |
PAM自動泡藥機 |
PH/XMB-750 |
臺 |
1 |
|
|
1 |
設備本體 |
1500x1000x950mm |
套 |
1 |
材質Sus304 |
|
2 |
進水系統 |
|
套 |
1 |
材質：upvc |
|
3 |
干粉投加裝置 |
TJ-400 |
套 |
1 |
材質Sus304 |
|
4 |
藥劑制備槽 |
500x1000x95mm |
套 |
1 |
材質Sus304 |
|
5 |
熟化槽 |
500x1000x95mm |
套 |
1 |
材質Sus304 |
|
6 |
儲存槽 |
500x1000x95mm |
套 |
1 |
材質Sus304 |
|
7 |
控制箱 |
|
套 |
1 |
碳鋼噴塑 |
|
8 |
加藥計量泵 |
120L/H |
臺 |
2 |
意大利賽高 |
|
9 |
機架 |
|
件 |
1 |
Q235 |
|
